浮游生物網用于海洋科研調查,適用于采集水體中的浮游動物和浮游植物。浮游生物網采樣時,網口中央一般固定有數字流量計,后續可通過流量計讀數來計算通過浮游生物網網口的水量;而德國HYDRO-BIOS公司推出的Net Probe,在浮游生物網網口固定有電子流量計,可通過數據纜實時傳輸網口過水量并記錄。

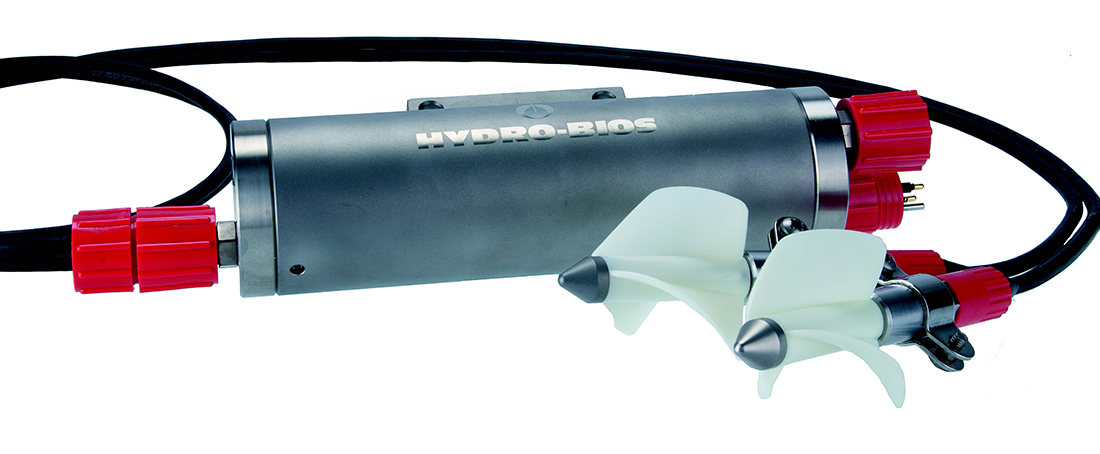

應用于浮游生物網的Net Probe

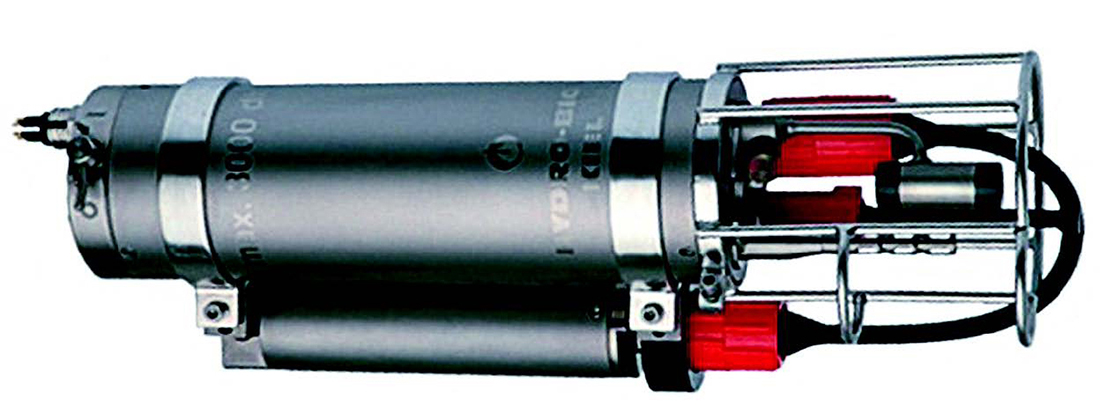

Net Probe系統由鈦合金壓力艙室和甲板控制單元組成。壓力艙室上集成一個壓力傳感器和兩個帶有角度補償功能的電子網口流量計,來精確測量浮游生物網操作時各個深度的流速和流量??蛻粢部筛鶕?jù)需要額外選擇其他參數的傳感器,如鹽度、溫度、葉綠素a、濁度等;Net Probe與鹽度,溫度結合時,擁有一臺CTD(溫鹽深儀)的完整功能,根據UNESCO公式,系統可以從獲得的CTD數據,計算出鹽度、密度和聲速等指標。這些傳感器相關數據會一起在甲板控制單元的液晶顯示屏上顯示。

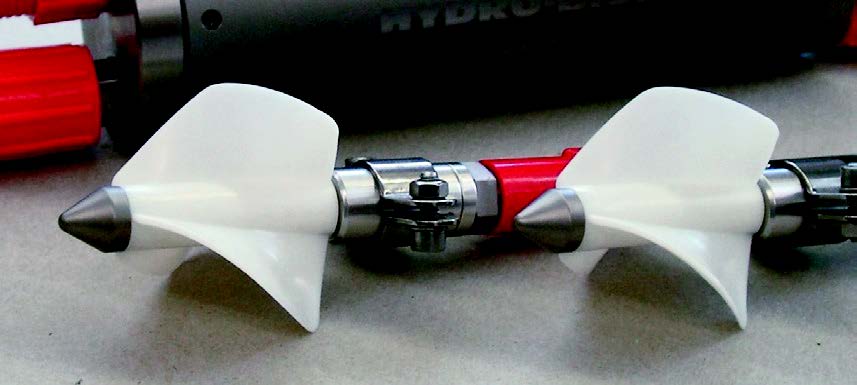

Net Probe的電子流量計

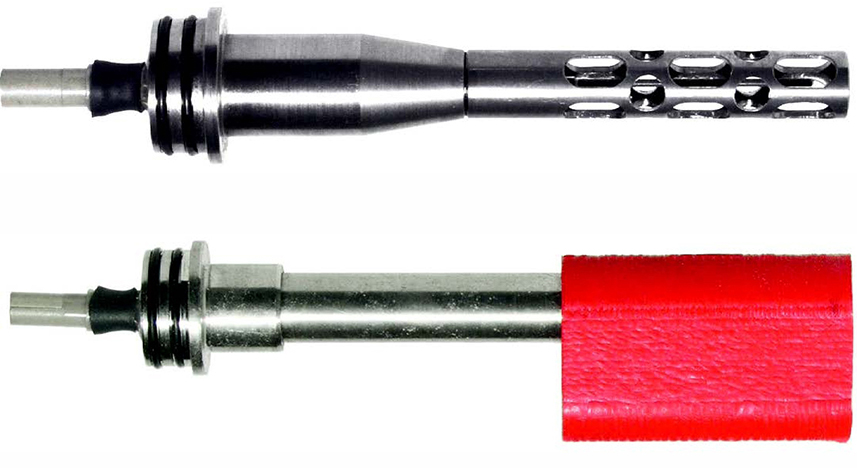

Net Probe的電導率、溫度傳感器
Net Probe最大工作深度6000米,標準配置3000米。Net Probe在工作時電量消耗極少,并且可以在溫度為-40℃~+85℃的環境中正常工作。整套系統可以由甲板控制單元上的控制按鈕控制,進行數據在線實時采集;也可離線自容式采集數據。
Net Probe的供電由3塊鋰電池提供,鋰電池放在外部可移動的電池艙中。電池在不打開主電子艙室的情況下可輕松替換,這避免了電子艙室進水的危險,也避免了電路板的腐蝕。Net Probe的數據可以用數據采集軟件OceanLab來采集,OceanLab是一個易于使用的安裝包,可實現實時數據采集,數據可視化,存儲和輸出等功能。
浮游生物網拖網采樣時,樣品通過網口集中在塑料網底管中,便于收集。對于濃度較低的浮游生物樣品,可以通過浮游生物計數框進行計數分析。通過對采集到的浮游生物樣品的種類和數量進行分析和計數,科研工作者可以計算出該海區浮游生物的整體分布情況。Net Probe的使用,讓浮游生物采集更精確!

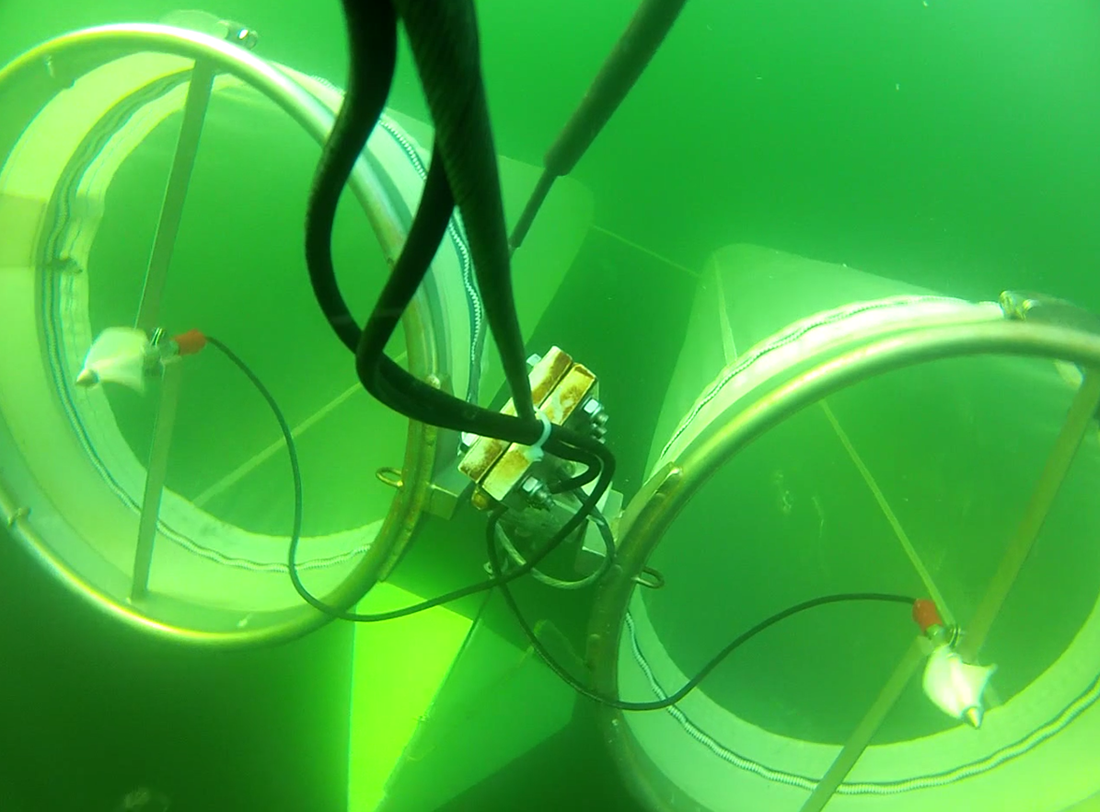

Net Probe應用于Bongo網

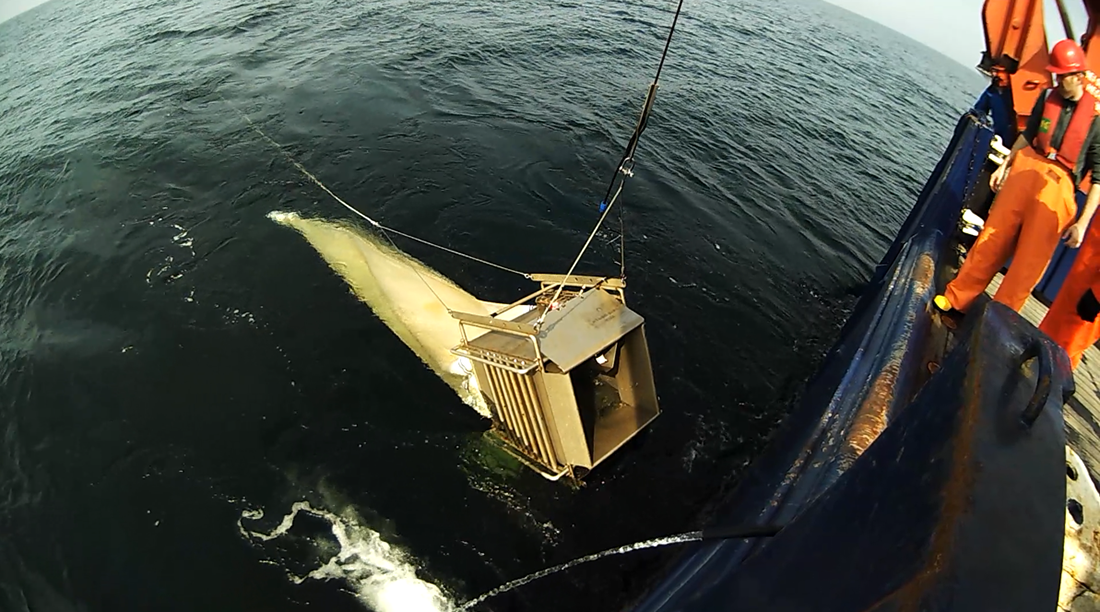

Net Probe應用于MultiNet
Bongo網+Net Probe操作視頻(水下原位拍攝)詳見:/index.php/support/video
Net Probe技術參數:
壓力傳感器 | 0 ... 3000 dbar ± 0.1% f.s. |
電導率傳感器 | 0 ... 65 ± 0.01 mS/cm |
溫度傳感器 | -2 ... +32 ± 0.005 °C |
流速測量范圍 | 0.1 ... 9.9 m/s |
流速精度 | ± 1% (0.5 ... 9.9 m/s) ± 5% (0.1 ... 0.5 m/s) |
流量測量范圍 | 0.0 ... 6500.0 m3 (網開口面積< 0.25 m2) 0.0 ... 65000 m3網開口面積>0.25 m2) |
數據采集頻率 | 1 Hz |
內存 | 16 M |
數據接頭 | SUBCONN IL 2 M |
尺寸 | 約10 x 16 x 48 cm |
重量 | 7 kg |
甲板控制單元 | 顯示傳感器數據,電池狀態;帶LED背景光的液晶顯示器;與PC連接的RS232接口;交流電源供電:85-260V AC |
海洋調查研究,水德與您同行!
