2022年8月1日至8日，南方海洋實驗室聯合山東大學、國家海洋環境預報中心和中國環境科學研究院圓滿完成“2022年夏季粵港澳大灣區海洋生物地球化學綜合考察聯合航次”任務。法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統和丹麥KC公司地表撬網參加了此次科考，表現優異。

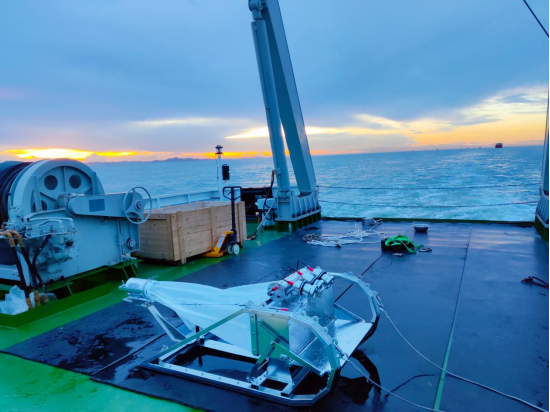

丹麥KC-Denmark公司地表撬網

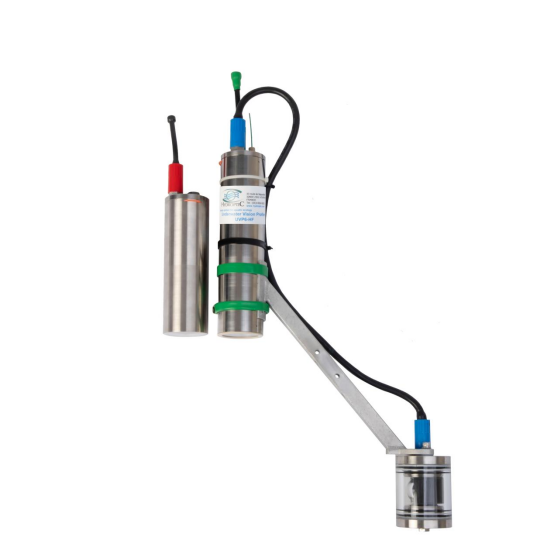

法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統

在此次航次中，科研人員借助丹麥KC-Denmark公司地表撬網和法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統成功采集底棲生物樣品、獲取海洋中的微生物和懸浮物原位數字圖像，并結合其他觀測設備，對大灣區海域現場進行多方面觀測與取樣進行分析，加深了對粵港澳大灣區近海生態環境變異相關現象的認識，解決沉積物再懸浮過程的動力影響因素問題，闡明微生物介導的碳代謝過程和主要驅動機制等科學問題，同時為數值模型研發驗證或參數校準提供數據支撐。

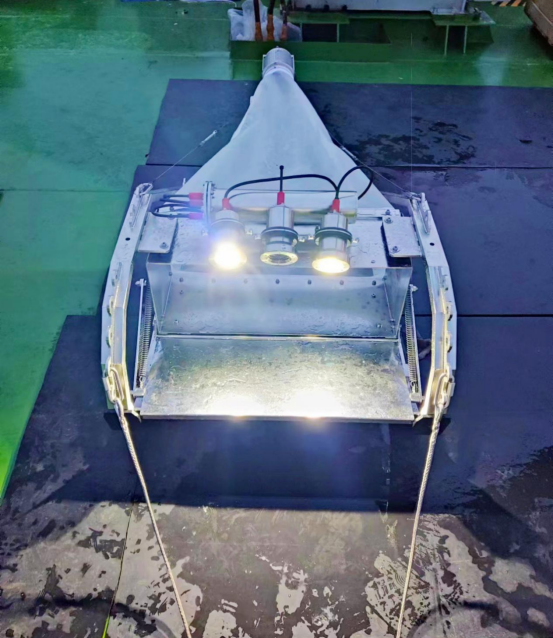

地表撬網配備水下相機模塊

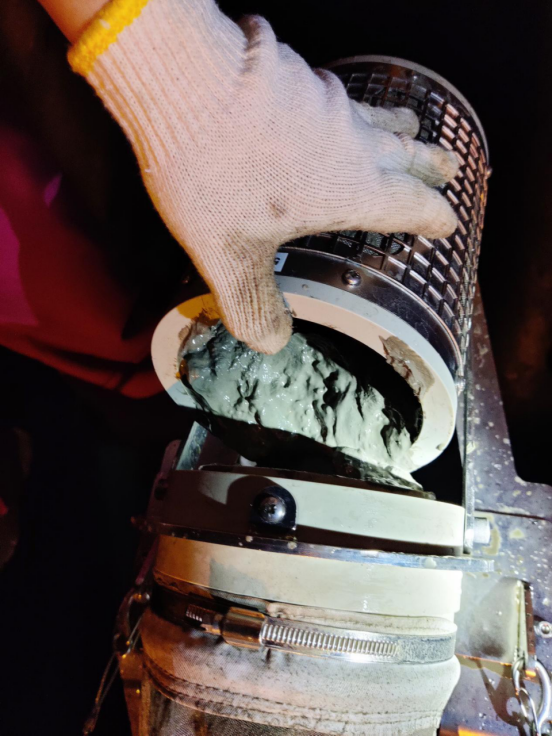

地表撬網采集的底棲樣品

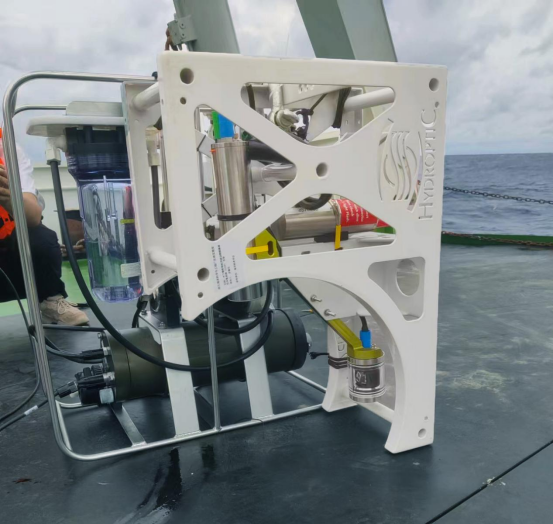

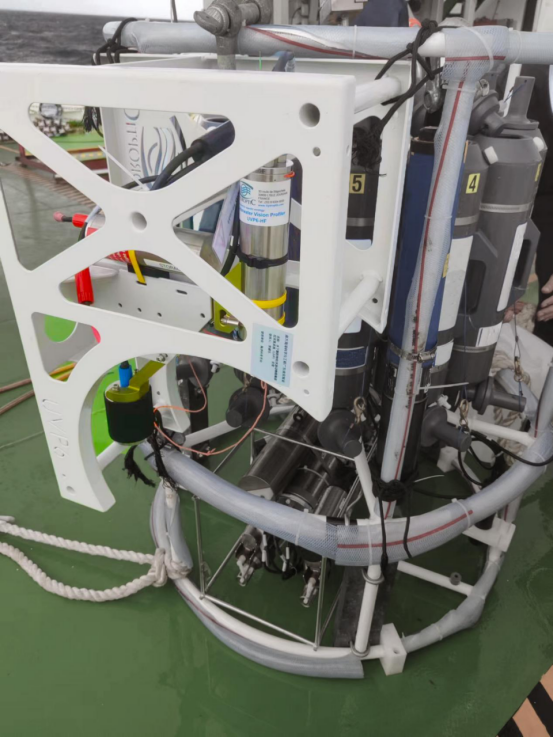

UVP6-HF水下顆粒物和浮游動物圖像原位采集系統可搭載于采水器上使用

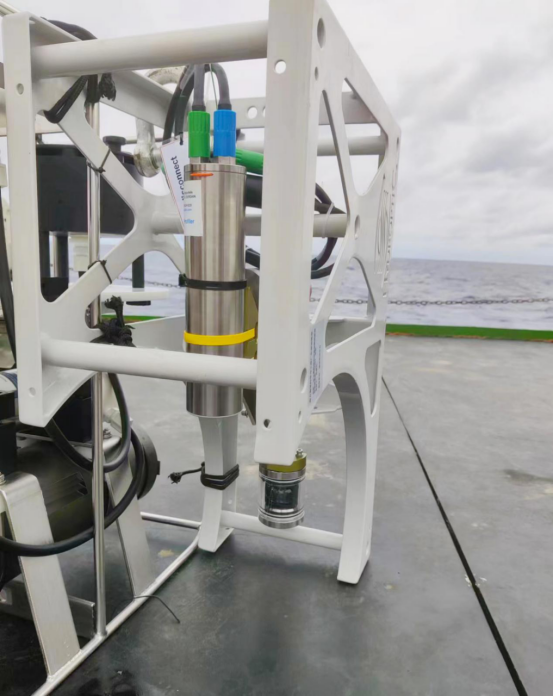

UVP6-HF水下顆粒物和浮游動物圖像原位采集系統可搭載其他設備使用

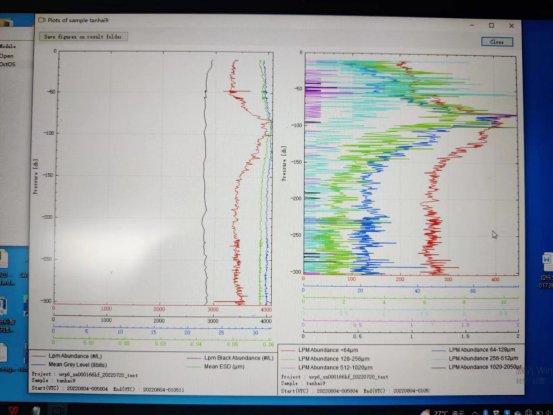

UVP6-HF獲取的顆粒物剖面變化圖

產品簡介：

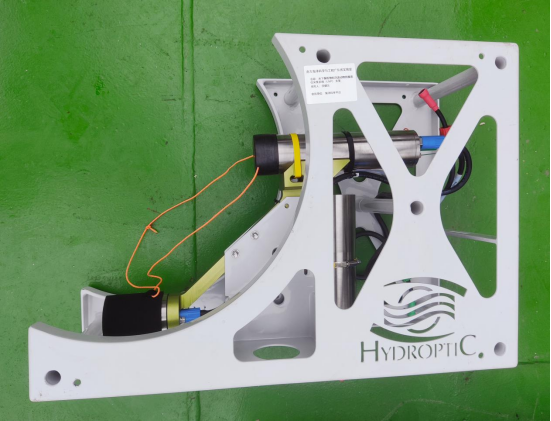

法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統

UVP6-HF水下顆粒物和浮游動物圖像原位采集系統（CNRS專利）主要用于同時研究水下的大型顆粒物（>80μm）和浮游動物（>700μm），并在已知水體體積下對水中顆粒物和浮游動物進行量化。UVP6-HF系統使用傳統的照明設備和經電腦處理的光學技術，來獲得浮游動物原位數字圖像，圖像后續可以通過EcoTaxa浮游動物數據庫共享平臺來進行浮游動物種類鑒定及分類。它的耐壓深度達6000m。

主要應用

?浮游動物和顆粒物剖面觀測

?浮游動物圖像顆粒物圖像原位采集、處理

?集成到CTD采水器上進行顆粒物和浮游動物圖像實時采集，跟CTD數據整合到一起

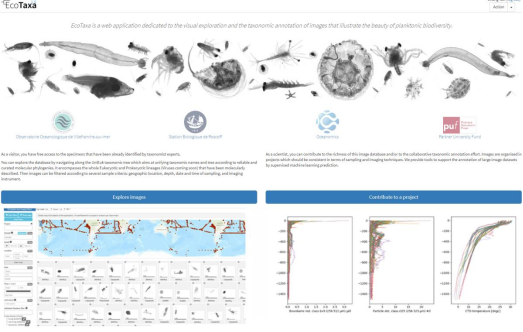

圖像分析軟件—EcoTaxa

將UVP6-HF拍攝得到的圖片進行處理后上傳到EcoTaxa網站，可以利用網站上已有的庫或自己已創建的庫對圖片進行自動鑒定、分類。同時，也可以根據篩選條件繪制相應的粒徑譜等。

此外，用戶也可以在網站上對自己感興趣的區域、項目進行搜索瀏覽。

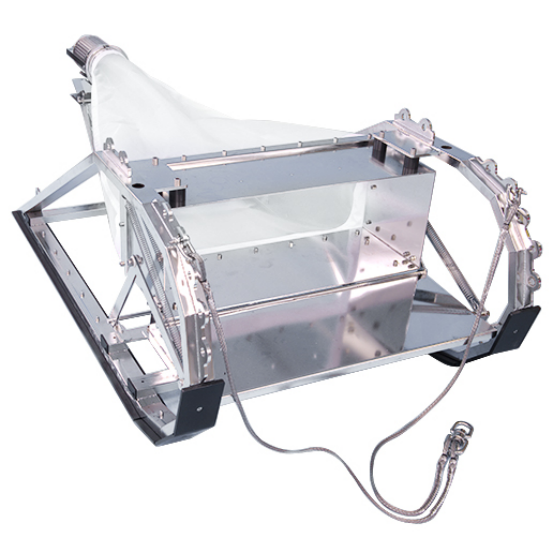

丹麥KC-Denmark公司Epibenthic地表撬網

地表撬網用來采集遠洋底棲息生物群體。Epibenthic地表撬網主要由連接有篩網的矩形框架組成。當網在海底拖曳時，經由其自重可以刮擦海底表面，采集到表面及泥下幾厘米的任何底棲生物。在部署期間一個機械控制機制將網關閉，直至撬網觸及海底時再將網打開。撬網還會采集海底上部約25厘米范圍內的生物體。

海洋調查研究，水德與您同行！

注：本文部分素材取自于公眾號：“南方海洋實驗室”《新聞速遞 | 我實驗室2022年夏季粵港澳大灣區海洋生物地球化學綜合考察聯合航次圓滿完成》
