英國Geoacoustics公司——GeoPulse Compact拖曳式淺地層剖面儀
用于淺水作業的拖曳式淺地層剖面儀
產品介紹：
Compact是一款先進的高性能海底剖面儀，專為在淺水中快速部署和方便使用而設計。該系統重量輕、性能穩定、功耗低。
該系統包含一個新設計的傳感器和水聽器，該傳感器和水聽器與先進的、相鄰的發射和接收電子設備相結合，在相同尺寸和重量級別上優于市場上的任何其他系統。
Compact設計可用于淺水作業，可在傳感器激活時通過水聽器接收信號，在水深小于1m的情況下也可工作。
該系統附帶新版本的Chesapeake SonarWiz?軟件，用于控制、可視化和數據處理。
Compact也可采用側裝配置，使用標準地質聲學安裝桿，或可使用可選安裝支架進行轉換。
主要特點：
? OTS轉換套件可用
? 輕巧耐用的設計
? 寬頻率范圍
? 輸出功率高達1千瓦
? 低功率–通常為 10 VDC 30 W
? 適用于250米以下的深度
? 穿透深度達80米
? 分辨率小至6厘米
應用：
? 管道檢測
? 地質調查
? 疏浚調查
? 環境調查
? 掩體探測
技術規格：
接口盒（型號GP01） | |
機械 | 陽極氧化鋁外殼 |
尺寸 | 268 mm (D) x 350 mm (W) x 103 mm (H) (不包括連接器) |
重量 | 7Kg |
環境 | 10 % - 95 % RH, 非冷凝 0 °C – 40 °C (操作溫度), -20 °C – 75 °C (存儲溫度) IP66額定值（包括配套連接器）。提供IP66等級的連接器蓋 |
連接器 | 電源輸入，甲板/拖纜，3 個串口 PPS輸入，外部觸發輸入 |
指標 | 電源輸入、高壓、時間同步、聲納鏈路各一個 |
電源輸入 | 電源輸入: 10 VDC – 34 VDC (一般建議24 VDC ) 反極性和過壓保護 功率：30W典型加變送器功率 變送器功耗：1W–35W |
交流輸入 | 電源適配器已提供。輸入: 90 VAC – 305 VAC, 47 Hz – 63 Hz 輸出： 24 VDC 標稱, 120 W 容量 短路和過電流保護。IP65等級 |
串口 | 串口: 帶過壓保護的3 個RS232 串口 波特率范圍可選 |
PPS： | PPS: TTL級別，受保護，可選擇邊緣 |
采集軟件 (SonarWiz?) | |
版本 | 帶控制接口的全功能SBP (鎖定以與GeoPulse Compact配合使用) |
特征 | 控制所有系統參數，全套加工工具 以行業標準格式導出數據 包括1年的維護期 |

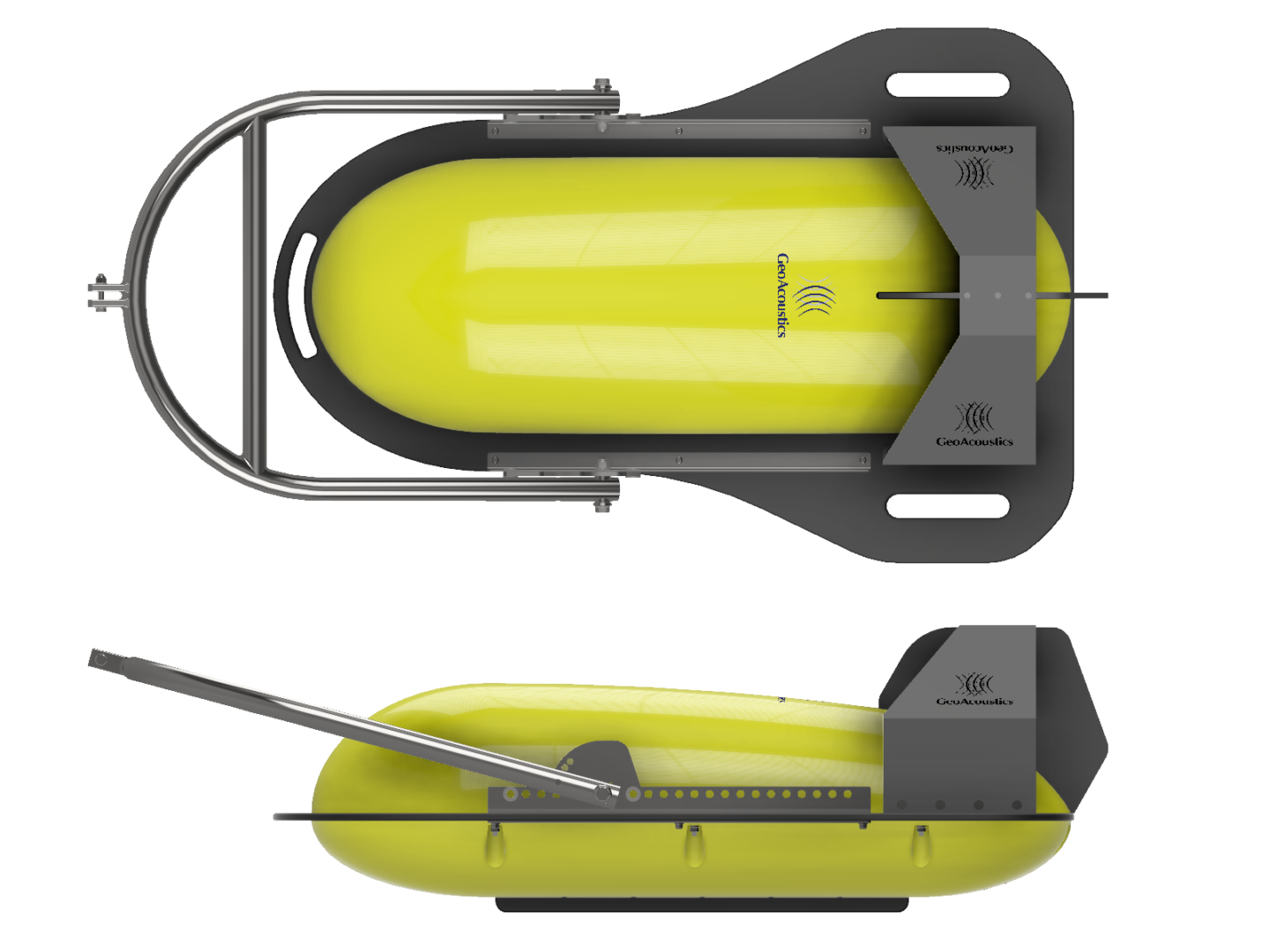

拖魚（型號GP06） | |
機械 | 機械：陽極氧化鋁/縮醛結構，玻璃纖維外殼 所有零件的額定深度為1000m |
重量 | 44kg（含壓載物） |
尺寸 | 1090 mm (L) x 700 mm (W) x 376 mm (H) |
傳輸 | |
輸出功率 | 1 kW峰值（可調節為滿量程的百分比） |
波形 | Pinger: 頻率和周期可選: 1–32 周期 (一個周期步進). 4–15 kHz(0.1 kHz步進). Ricker: 擴頻（可通過最高頻率分量選擇）. 4kHz – 15 kHz(in 0.1 kHz步進) Chirp: R5、10或15 kHz帶寬、8、16或32 ms長度的掃描范圍, 使用15 k H z 到18 k H z 之間的頻率 |
重復速率 | 高達20PPS （ 取決于波形 ） |
聲學 | |
聲源級 | 高達196 dB ± 3 dB re 1μPa @ 1m |
波束寬度 | 沿軌道（水聽器Rx）：（雙向）5kHz時為35°，10kHz時為18°，15kHz時為12° 沿軌道（傳感器Rx）：5kHz時為45°，10kHz時為25°，15kHz時為35° |
分辨率 | 6 cm (使用15 kHz “Chirp” 掃描) |
穿透 | 高達80米（細粘土），高達20米（砂） |
接收 | |
采集 | 雙通道，800kHz前端采樣 50/100kHz采樣輸出，24位 |
