挪威Kongsberg公司——便攜式多波束測深儀

產品介紹

EM 2040P MKII是基于EM2040技術的淺水多波束回聲測深儀。它是任何高分辨率繪圖和檢查應用的理想工具。通過這一版本，Kongsberg Maritime升級了硬件和軟件，以增加swath并改善我們的EM 2040系列的數據質量。

系統特征

該系統滿足甚至超過IHO-S44特級標準和更嚴格的LINZ規范。EM2040是一款3扇區寬帶多波束回聲測深儀，現在可支持200-700 kHz。對于200KHz的操作頻率，操作人員可以選擇200KHz 的頻率進行最深的檢查。600 kHz廣域高頻映射模式提供了100-120°條帶寬度。700 kHz檢查模式提供了30°窄條帶內可用的最高分辨率。

通過在每次ping的頻率模式交替，該系統能夠在一次通過中為操作員提供多達5個頻率的多頻率后向散射。同樣的功能允許系統在全條帶模式和高分辨率模式之間切換，提供全覆蓋，同時保持對目標的超高分辨率。

由于工作帶寬大，系統的輸出采樣率高達 60khz。該系統可以在很短的脈沖長度下有效地工作。最短脈沖為14微秒，其原始距離分辨 率（ct/2）為10.5毫米。

200和300 kHz的角覆蓋率高達170°，覆蓋率高達平底水深的7.5倍。

組成部分

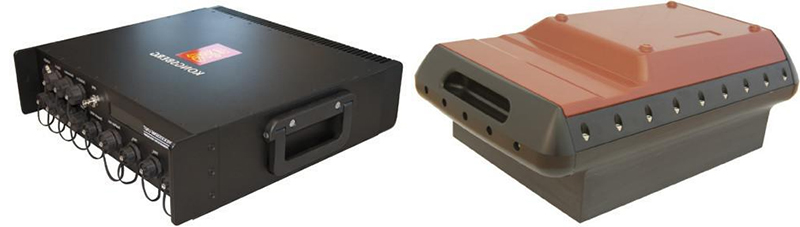

基本的EM2040P MKII有三個組件：聲納頭、處理單元和工作站。聲納頭在換能器表面的角部有緩沖器，以保護放置在甲板上的聲納頭，并且聲納頭兩側有攜帶手柄。EM 2040P MKII可配備標準處理單元或IP67額定值（24 VDC）便攜式處理單元。

作為一種選擇，EM 2040P MKII可提供雙條帶能力，允許足夠的探測密度，以滿足沿軌道的測量覆蓋標準，同時保持較高的船舶速度。

為了實現實時的運動穩定和補償，需要從運動傳感器、航向和定位系統輸入數據。水柱的聲速剖面也需要實時校正。換能器深度處的聲速現在完全集成在聲納頭中，AML的最新一代 SVT傳感器由單片鈦制成，在堅固的封裝中提供高精度和容易的重新校準。

所有電子設備都包含在聲納頭中，聲納頭通過千兆以太網與處理單元相連。處理單元還通過同一根電纜提供48V電源。操作員控制、數據質量檢查和數據存儲由運行SIS軟件的水文工作站或第三方軟件處理。

產品特點

? 超高分率

? 多頻模式

? 海底圖像

? 寬頻率范圍

? 脈沖長度短，頻帶寬度大

? 實時roll、pitch、yaw穩定

? 發射和接收都具有近場聚焦功能

? 耐壓深度為30m

產品規格

? 頻率范圍： 200-700kHz

? 最大Ping率： 50Hz

? Roll穩定： +/-15°

? Pitch穩定： +/-10°

? Yaw穩定： +/-10°
